Montageanleitung - Lautsprecher-Wahlschalter harman/kardon HK 6500
Hinweis: Alle Arbeiten dürfen nur am ausgeschalteten und vom Netz getrennten Gerät erfolgen. Es sind sämtliche elektrische Verbindungen zum Netz, Lautsprechern und weiteren Hifi Geräten zu trennen!
Schritt: 1

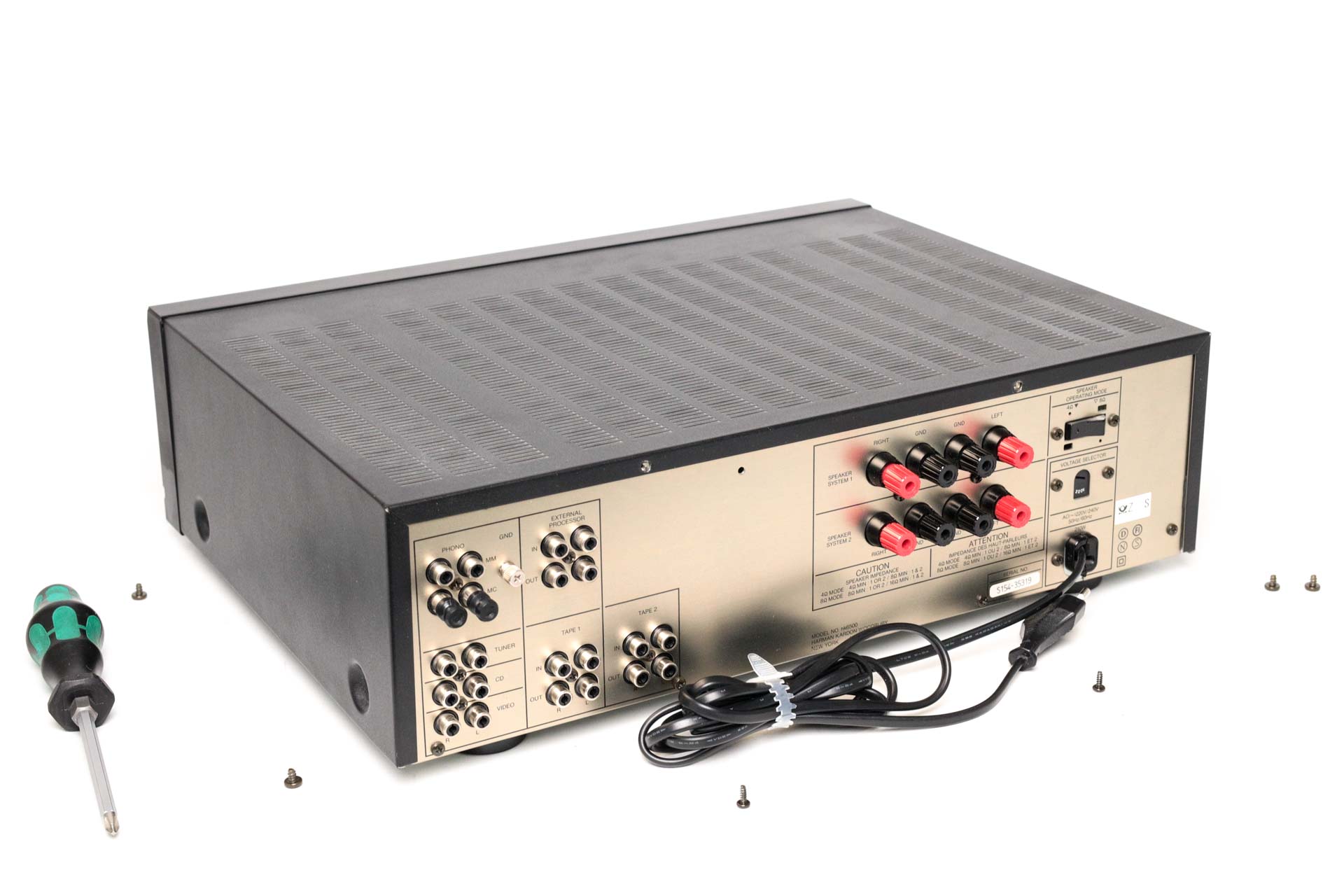

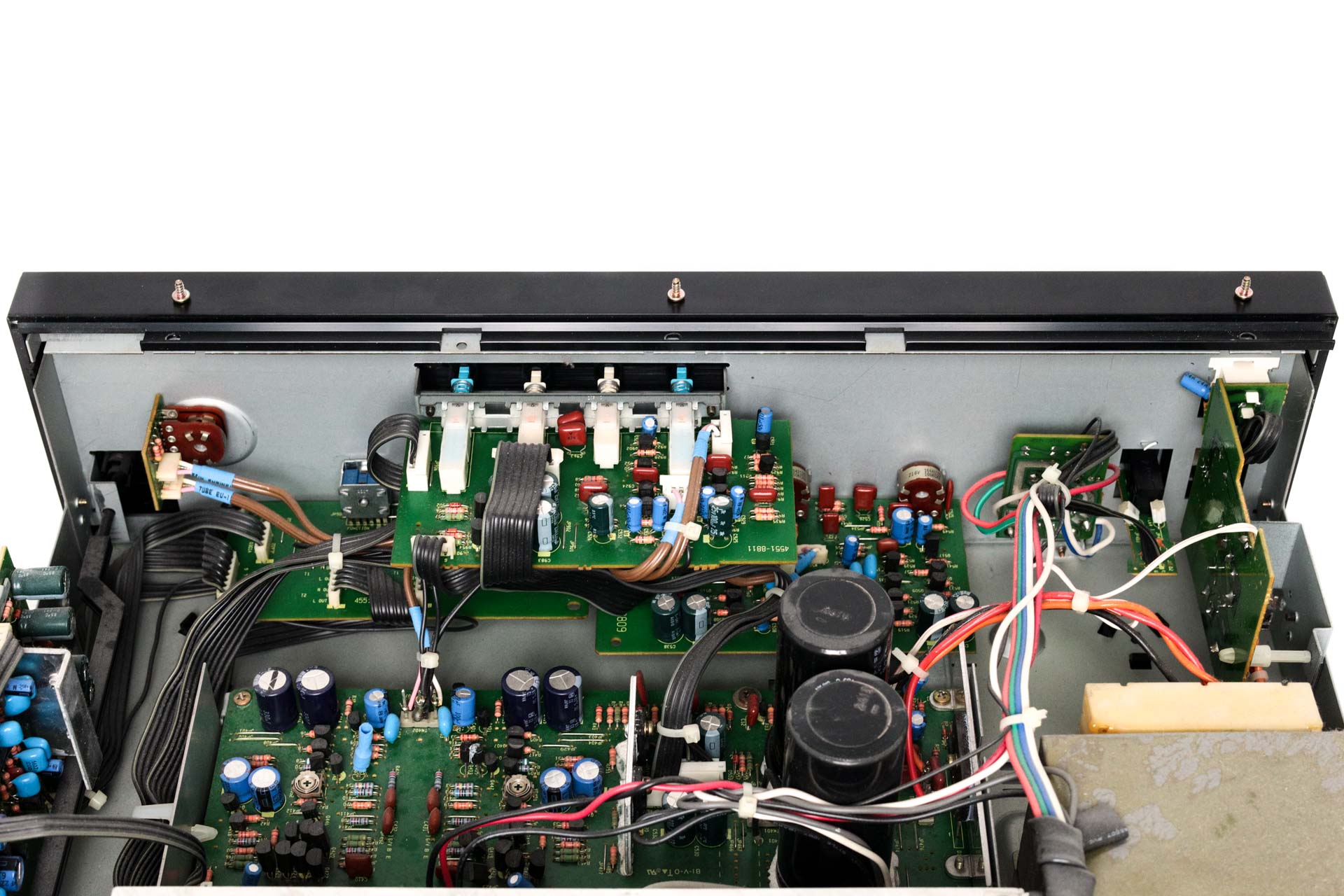

Öffnen Sie das Gerät indem Sie den Gehäusedeckel demontieren.
Schritt: 2

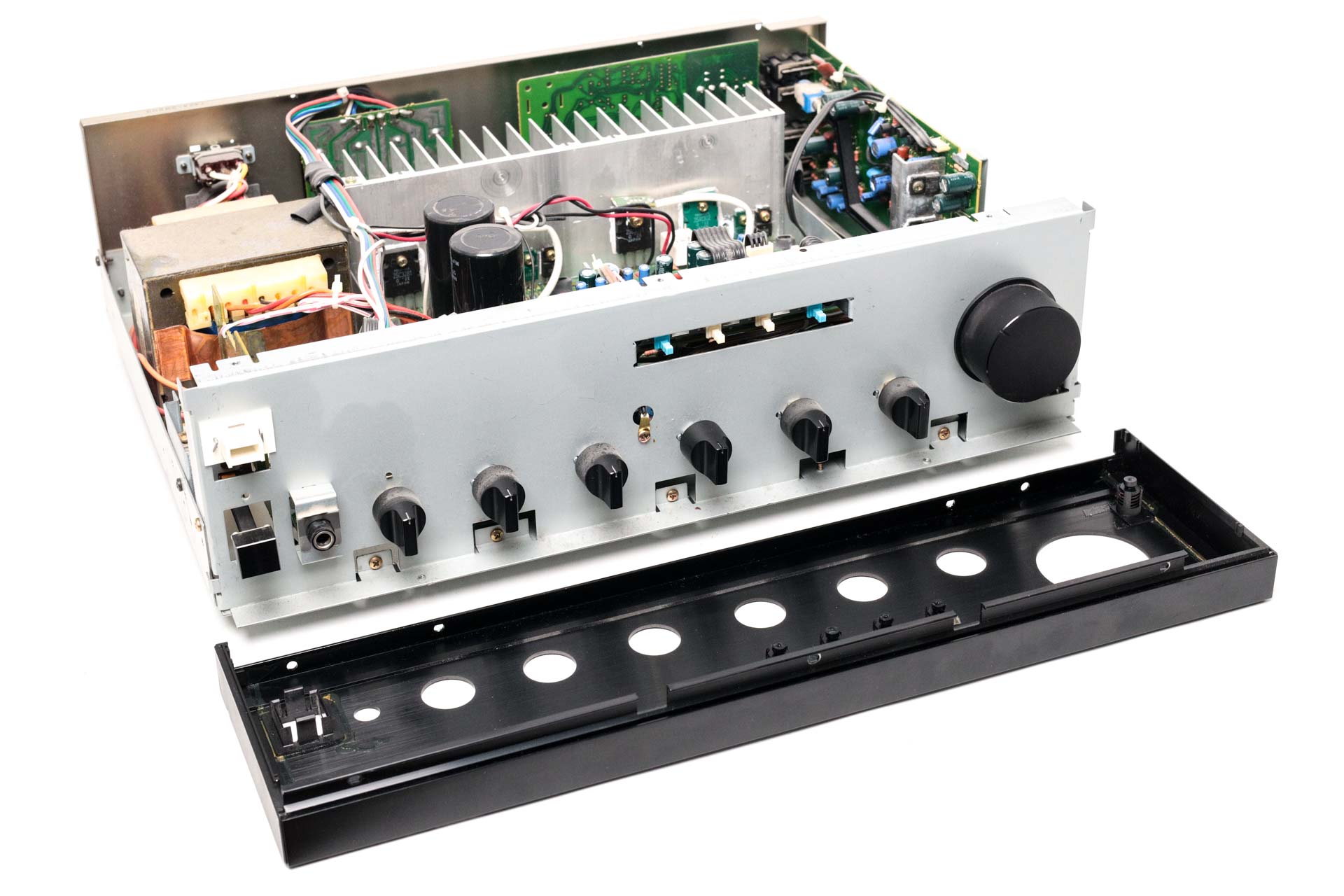

Demontieren Sie die Gerätefront. Diese ist von oben mit drei und von unten mit zwei Schrauben befestigt. Ziehen Sie sie nach dem lösen der Schrauben vorsichtig ab. Geben Sie dabei darauf acht, die Front gerade nach vor abzuziehen und diese nicht zu verkanten, da es dadurch leicht zu Kratzern auf dem Volumenregler und den anderen Drehknöpfen kommen kann.
Schritt: 3

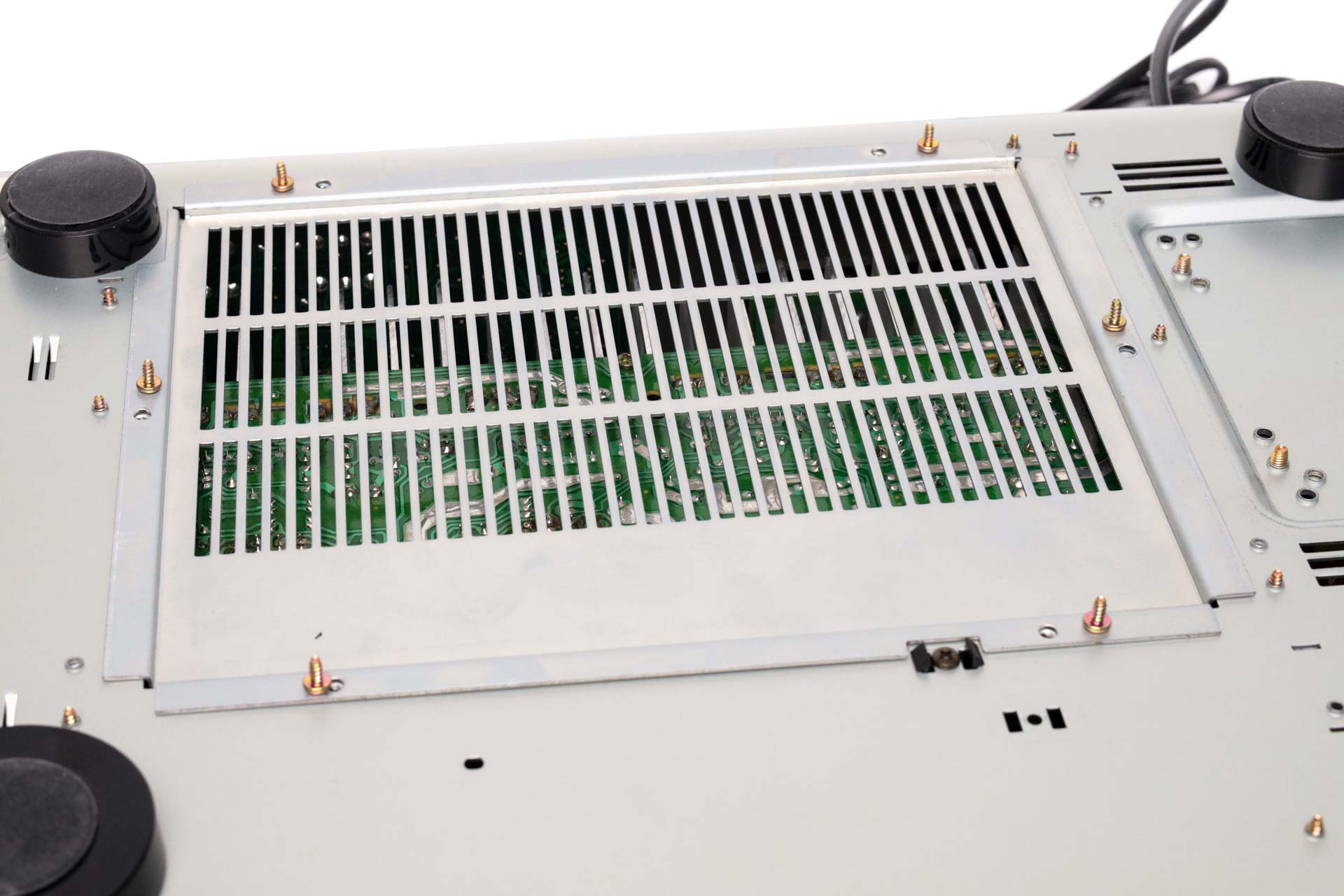

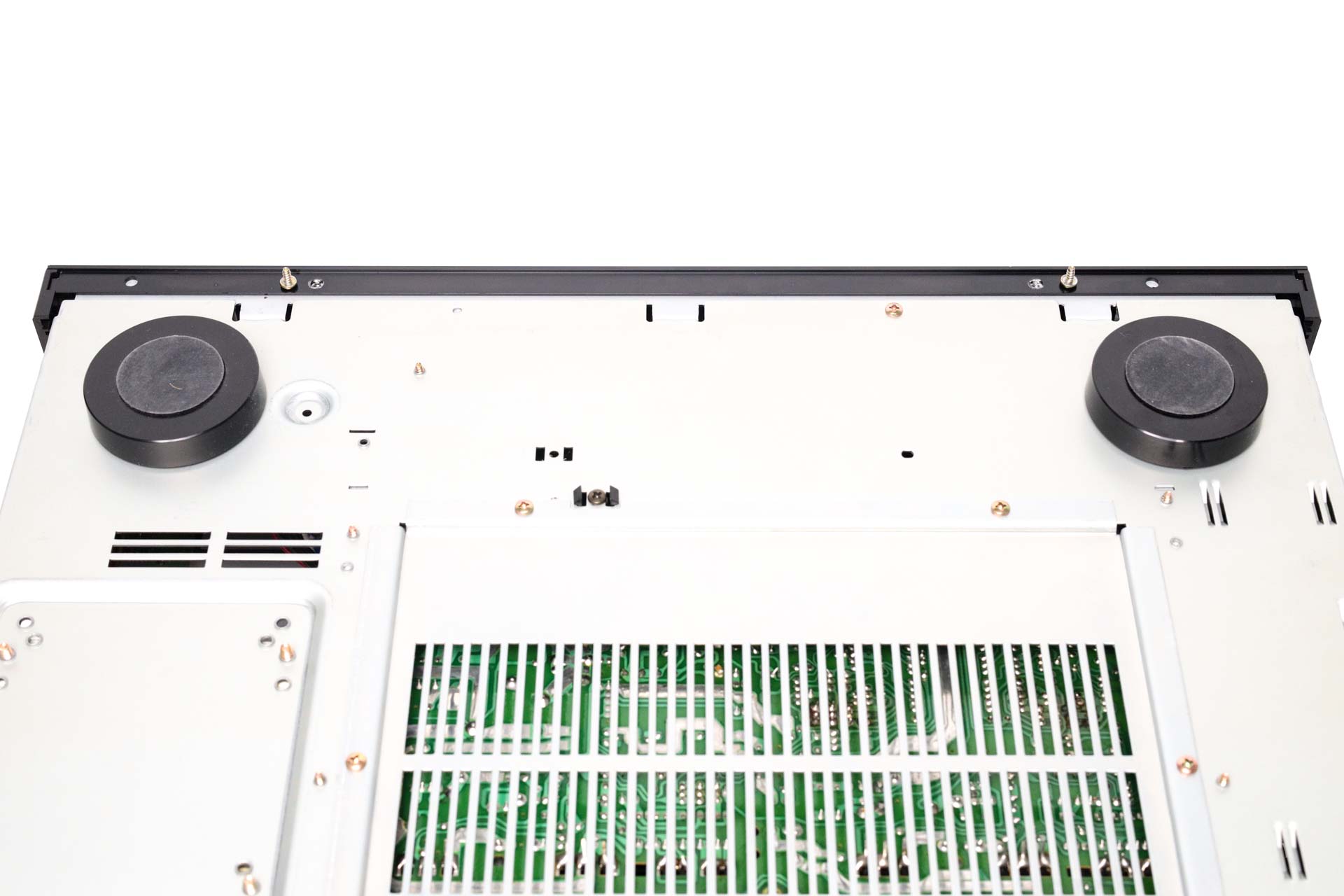

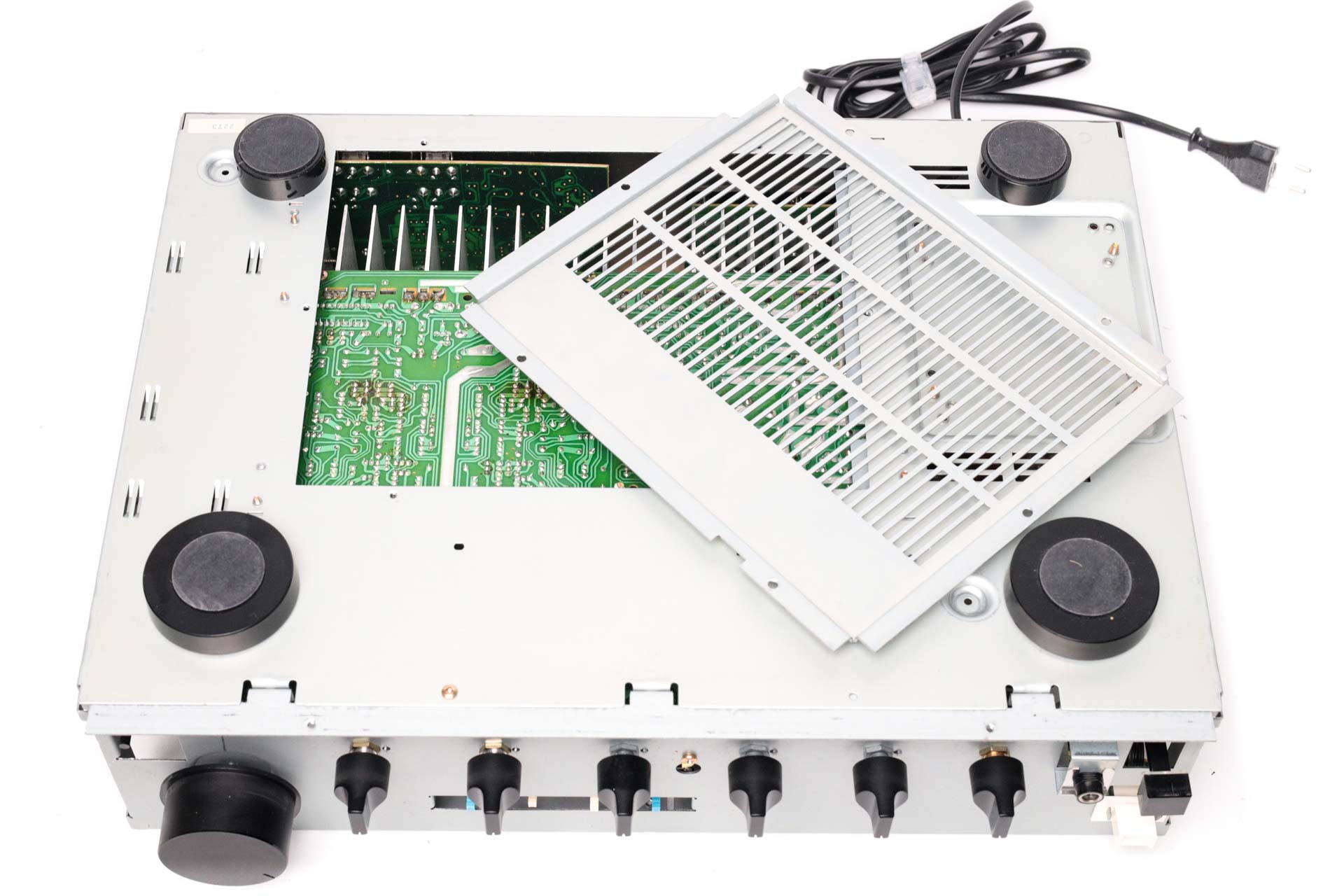

Entfernen Sie die Revisionsklappe auf der Geräteunterseite durch das Lösen der entsprechenden Schrauben.
Schritt: 4

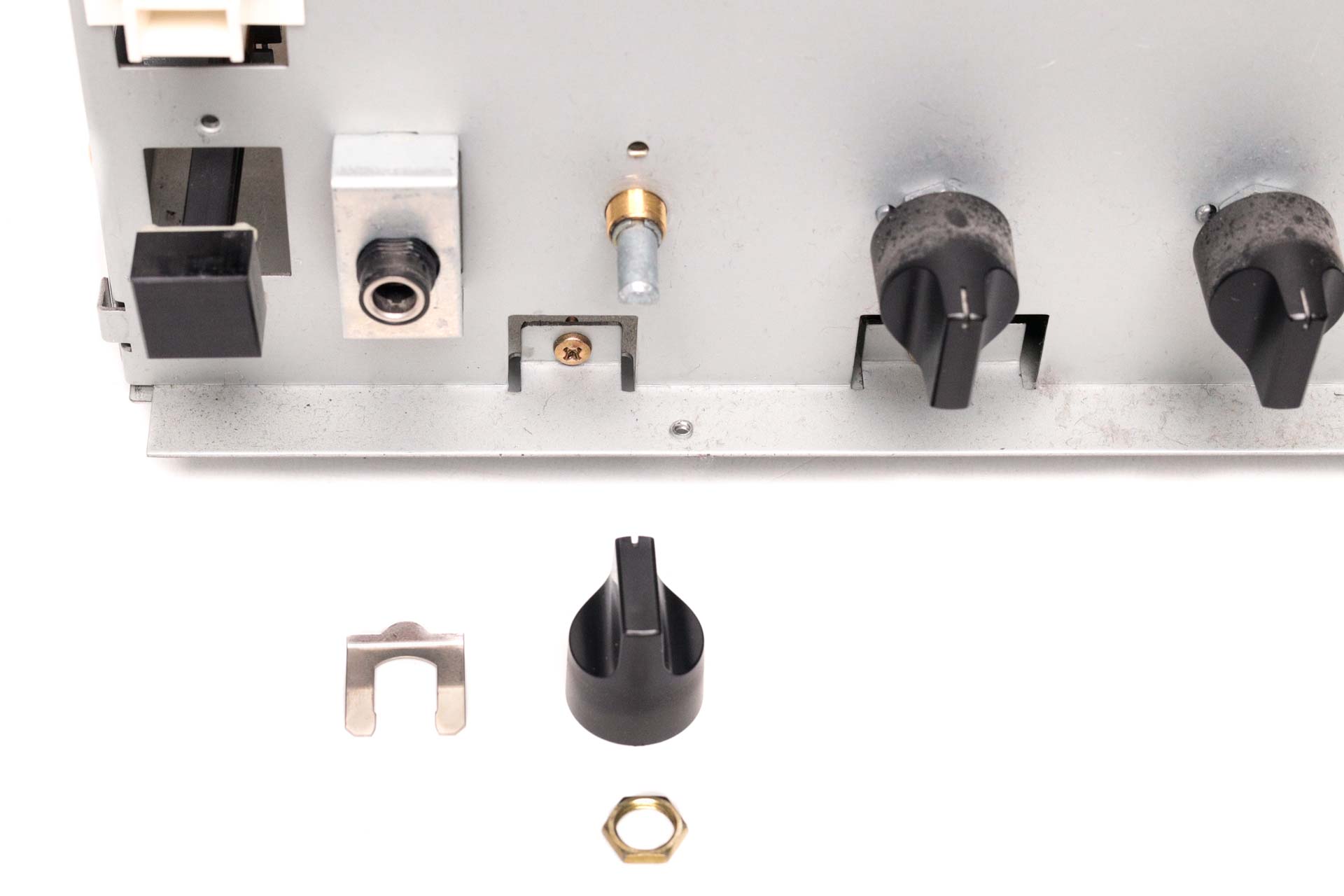

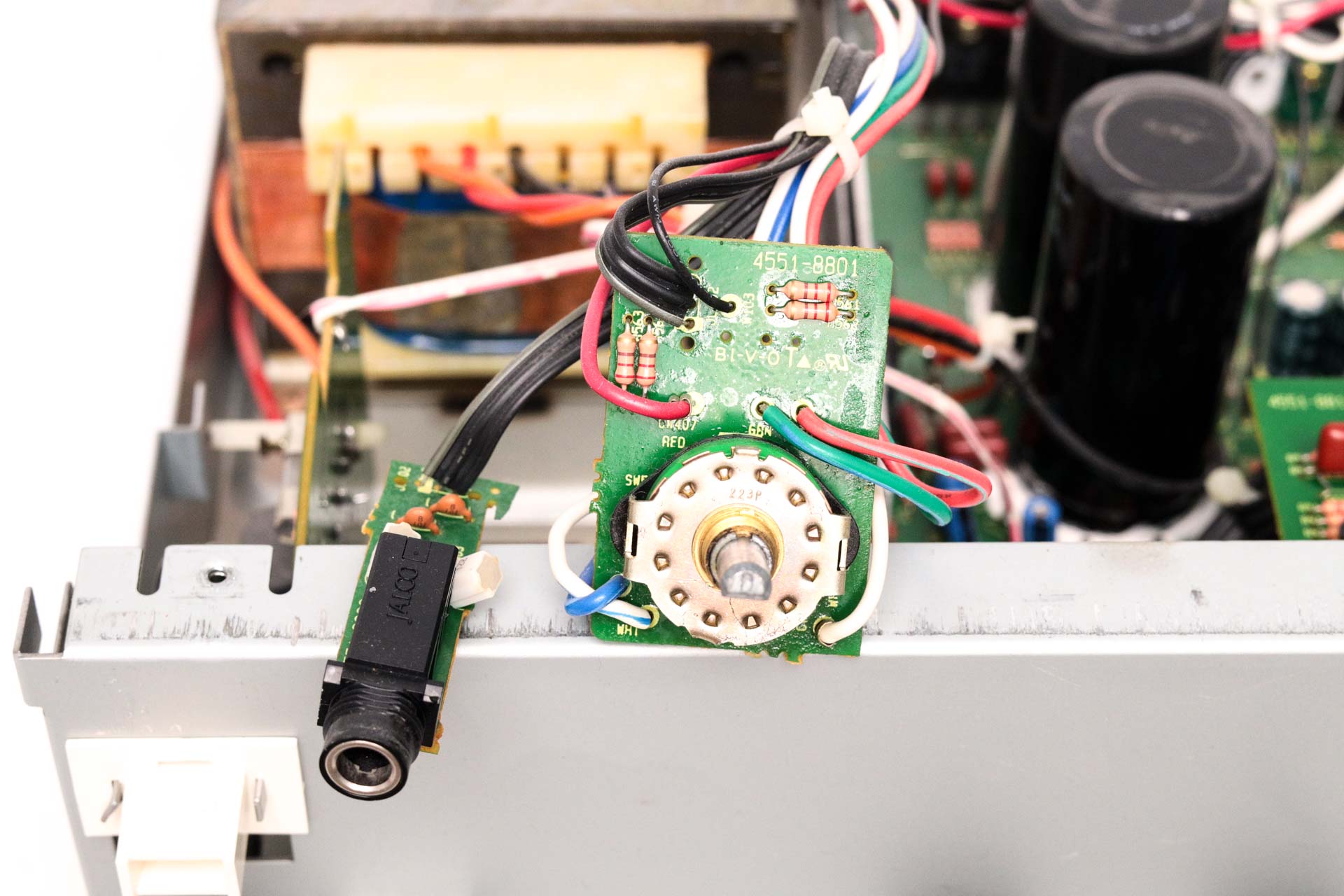

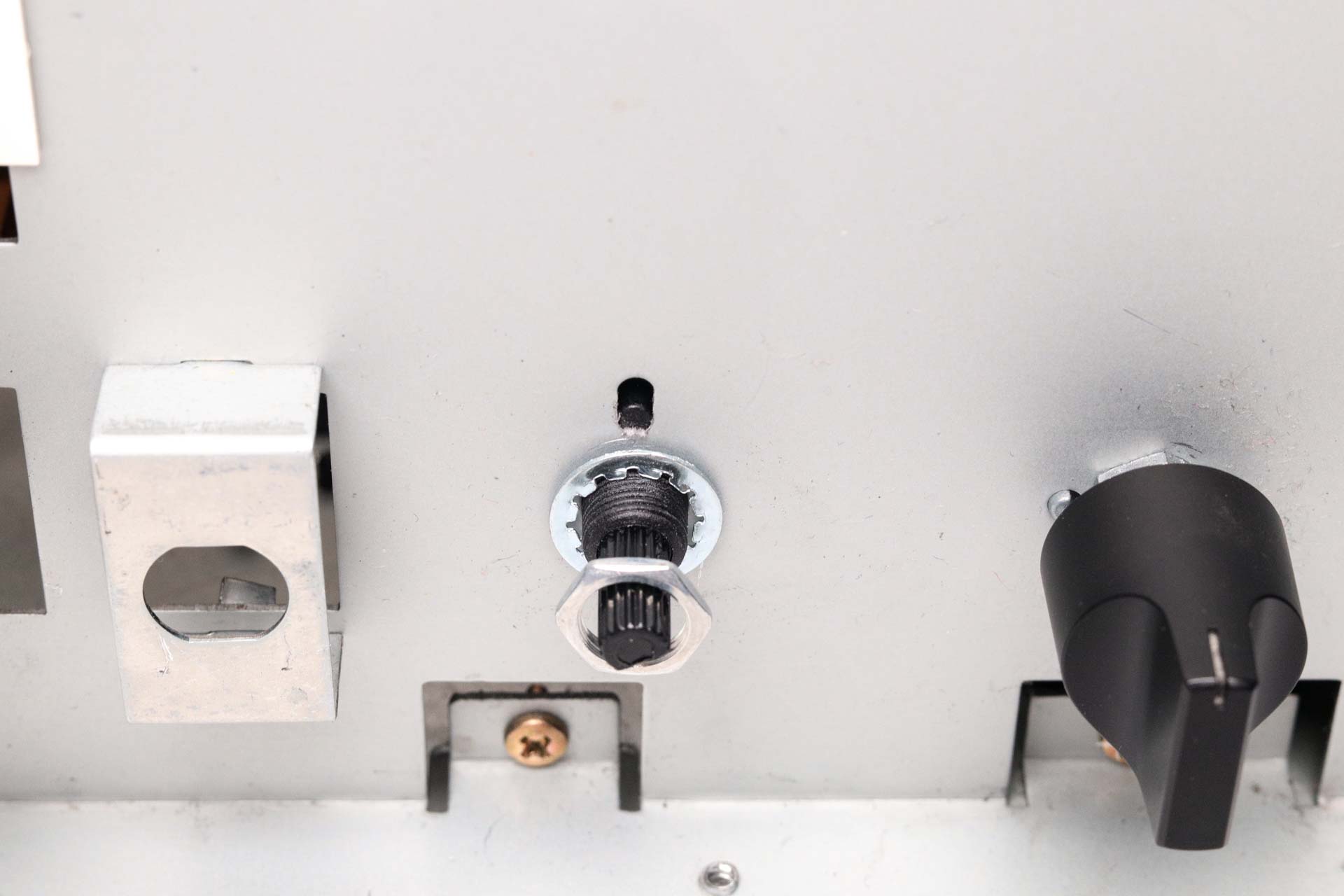

Demontieren Sie den Lautsprecherwahlschalter durch das Abziehen des Drehknopfes und lösen der Überwurfmutter und die Kopfhörerbuchse durch Abziehen des Federblechs.
Schritt: 5

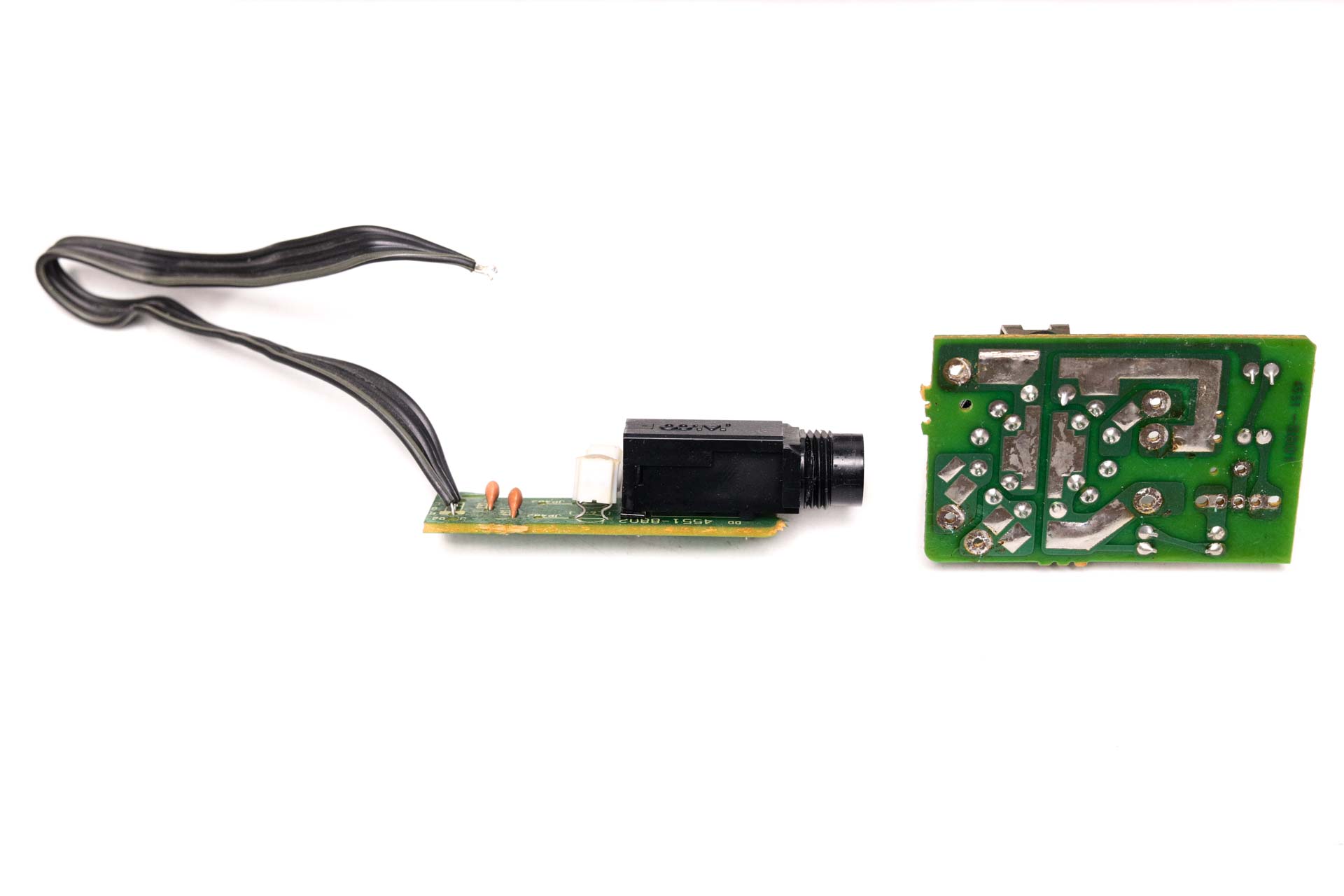

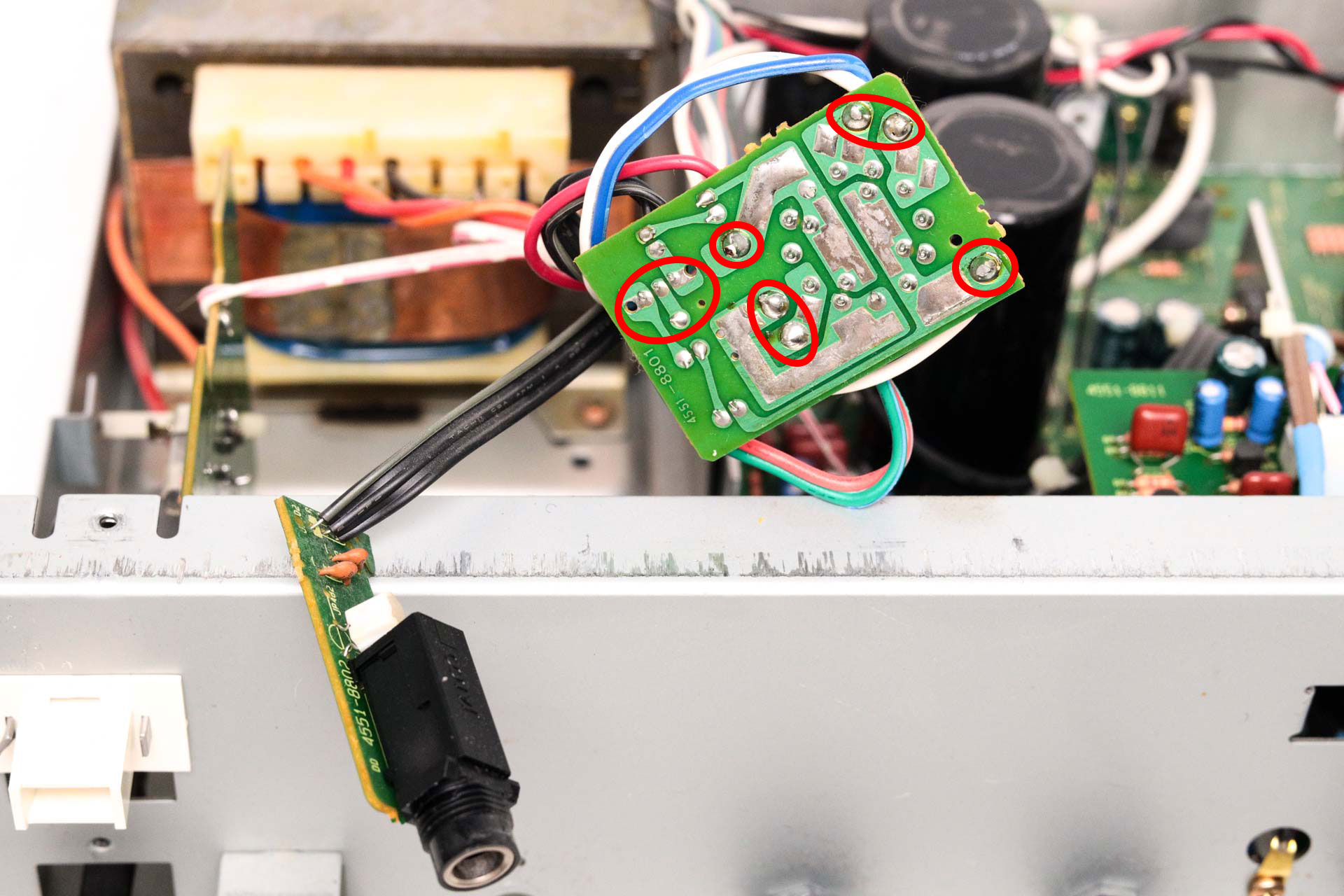

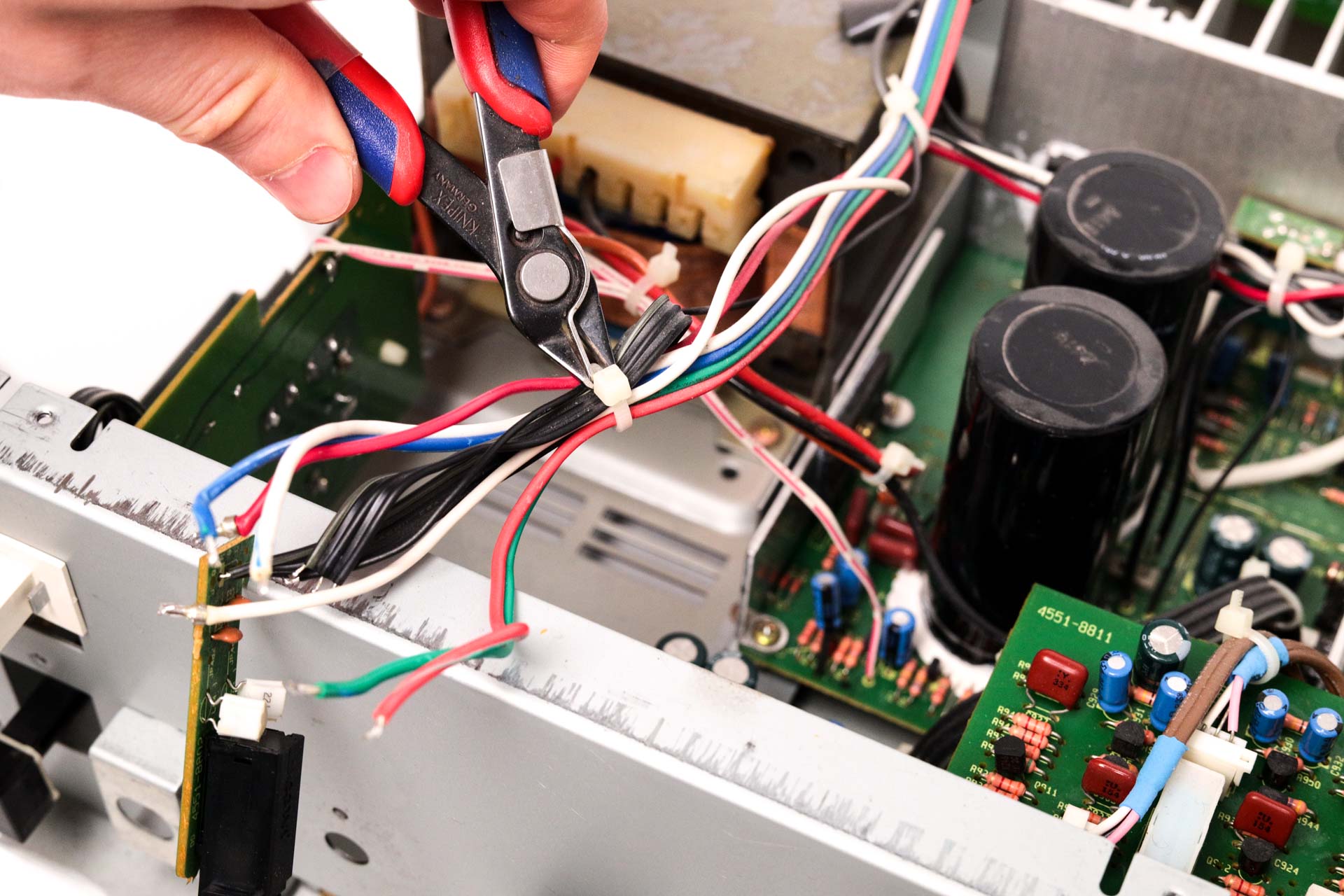

Entlöten Sie an der Platine des Lautsprecherwahlschalters alle Kabel. Die entsprechenden Stellen sind hier markiert. Trennen Sie dann vorsichtig den Kabelbinder auf.
Schritt: 6

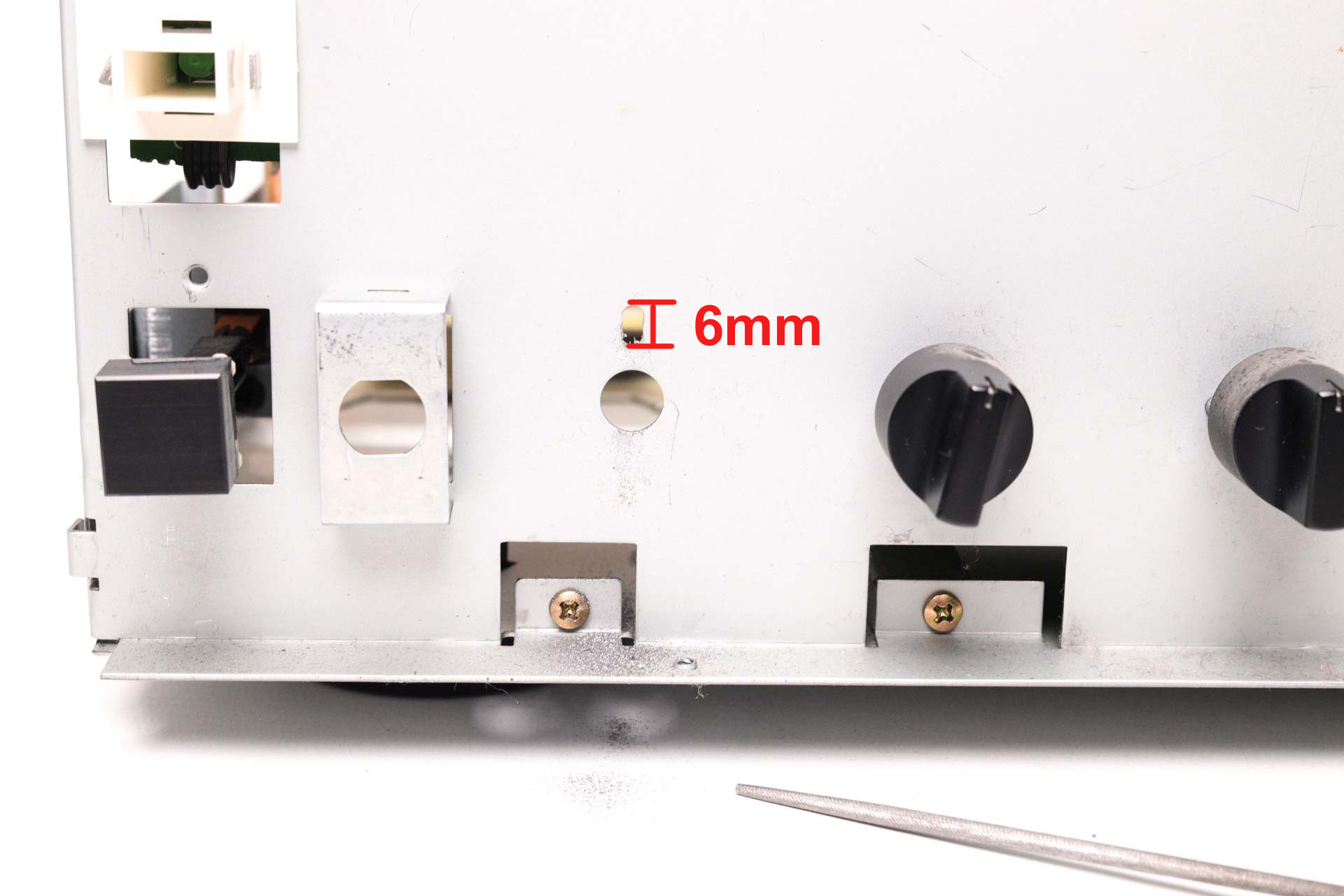

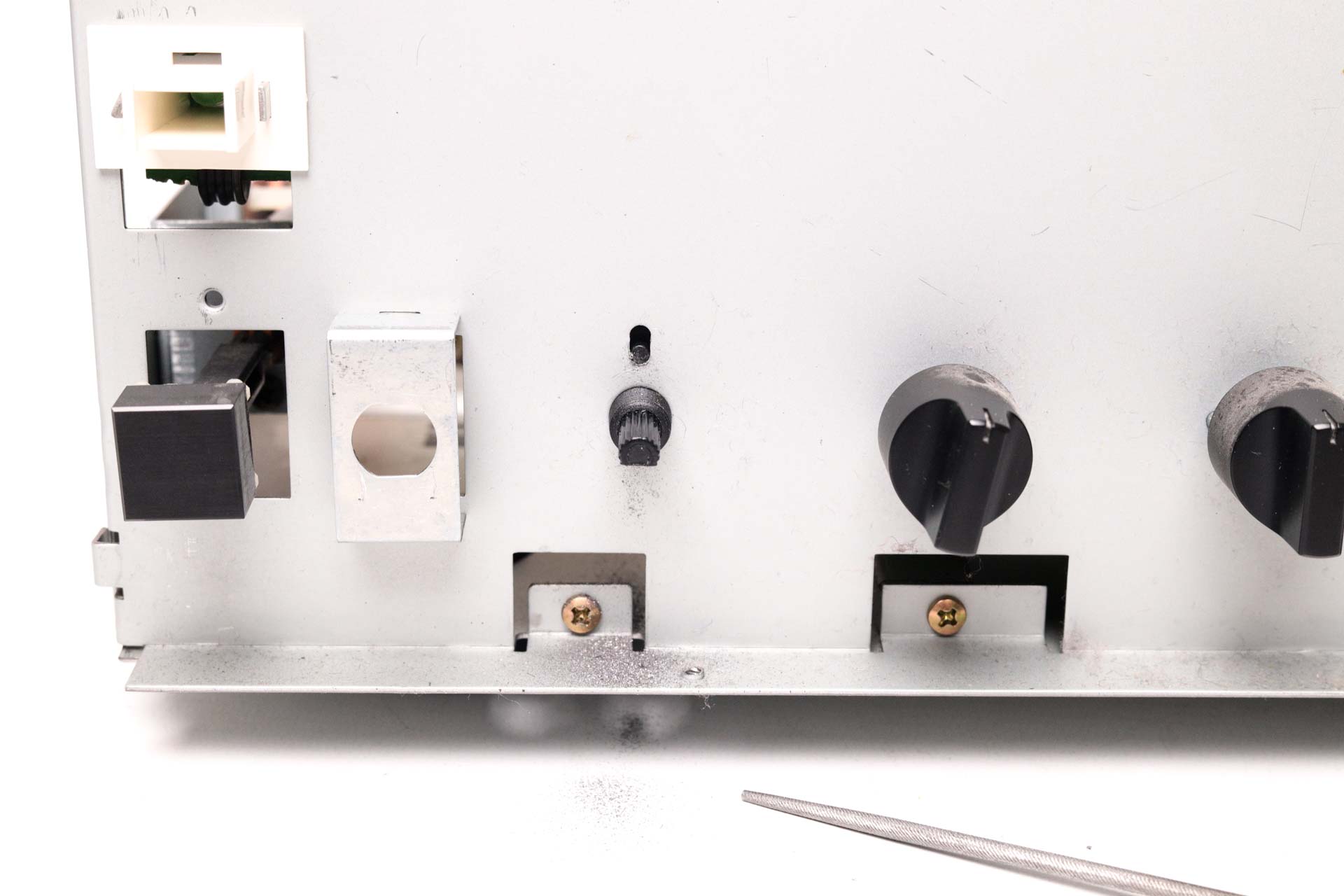

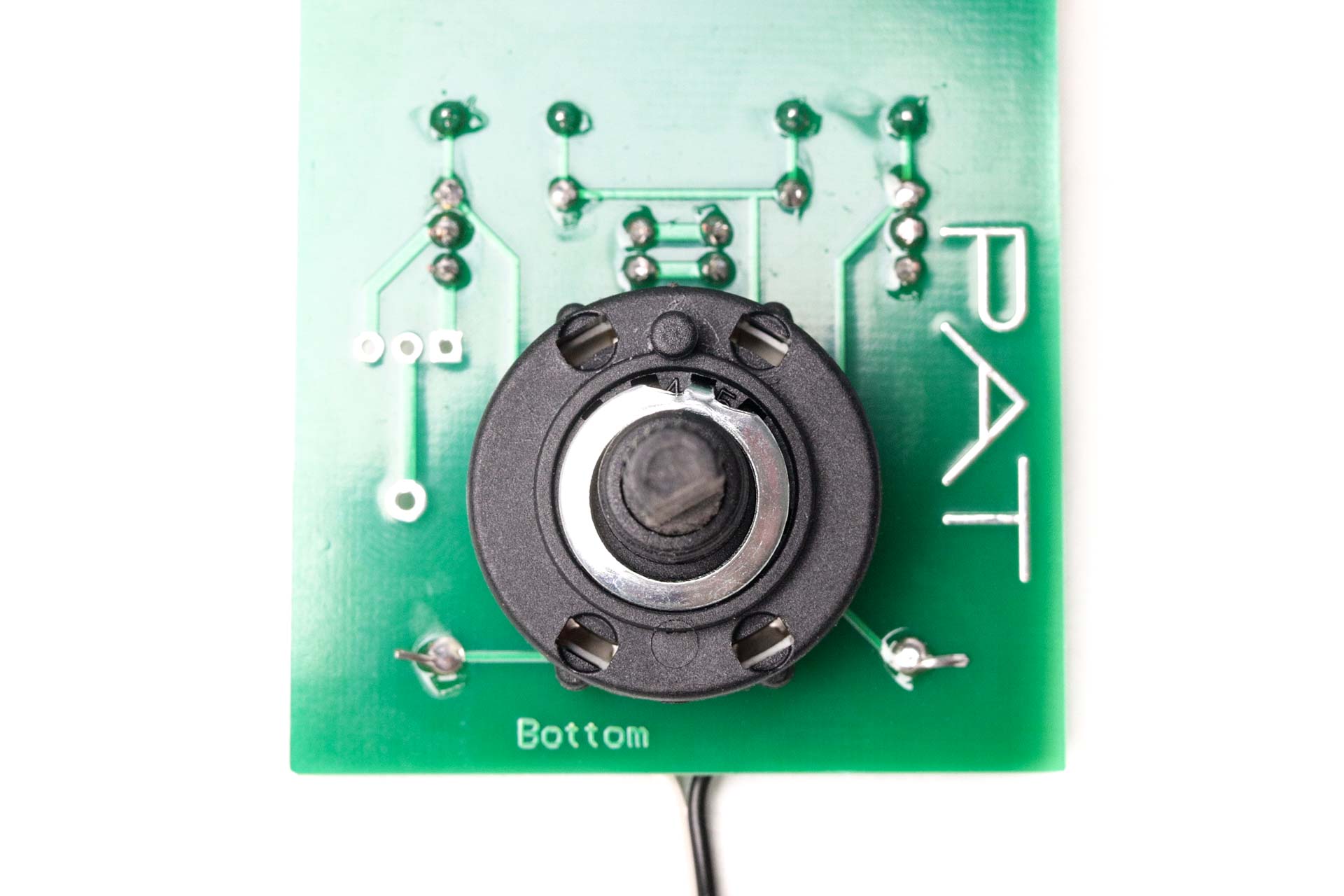

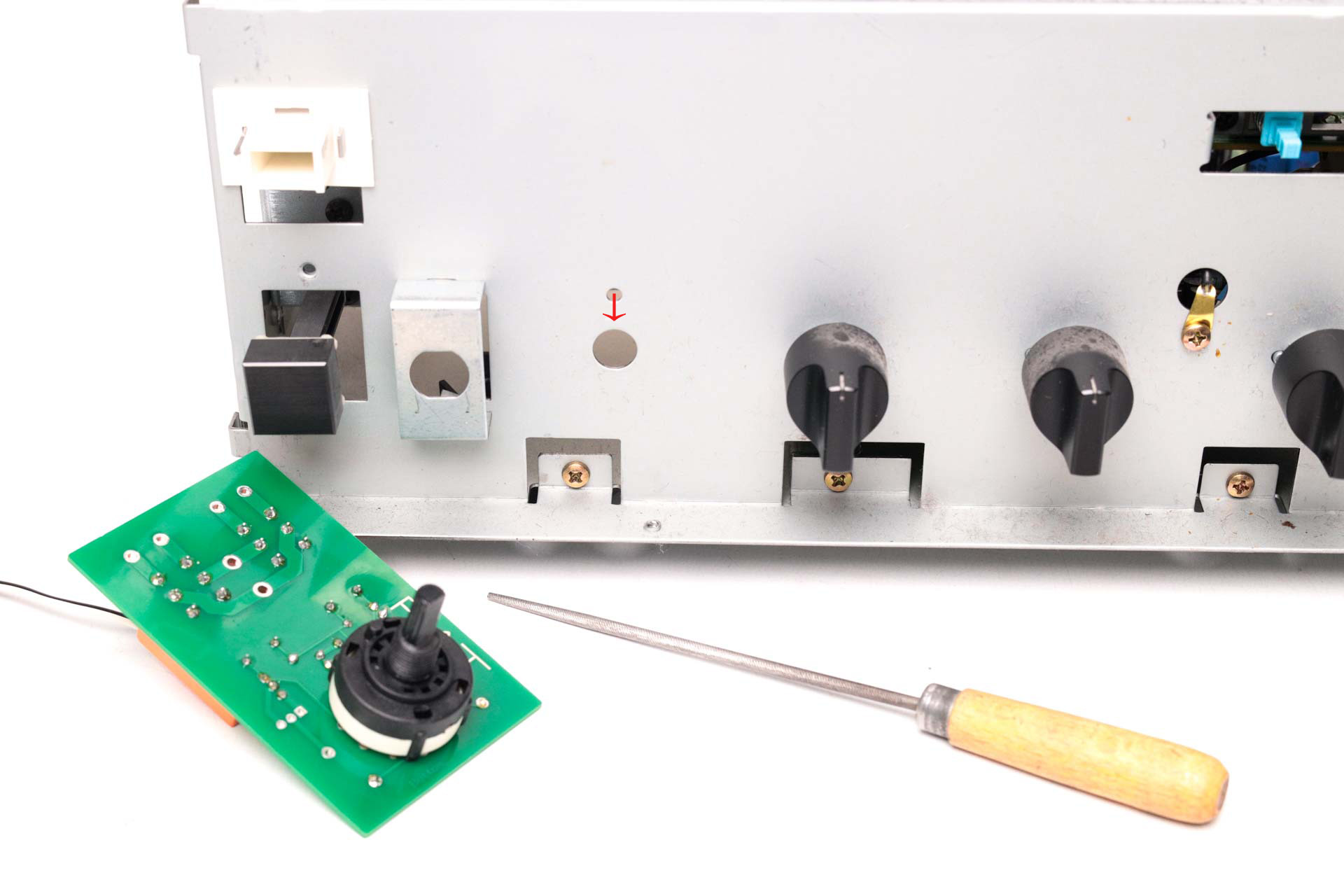

Nun muss die Fixierungsbohrung mit einer Rundfeile (Ø 3mm) nach unten erweitert werden. Feilen Sie das Loch exakt lotrecht nach unten auf insgesamt ca. 6mm Länge. Gehen Sie dabei vorsichtig und Schrittweise vor, indem sie die Relaisplatine einsetzten und schauen, wie viel noch weitergefeilt werden muss. Es empfiehlt sich, einen Magneten zum Auffangen der Metallpartikel zu nutzen. Alternativ kann dabei auch mit einem Staubsauger gearbeitet werden.
Schritt: 7

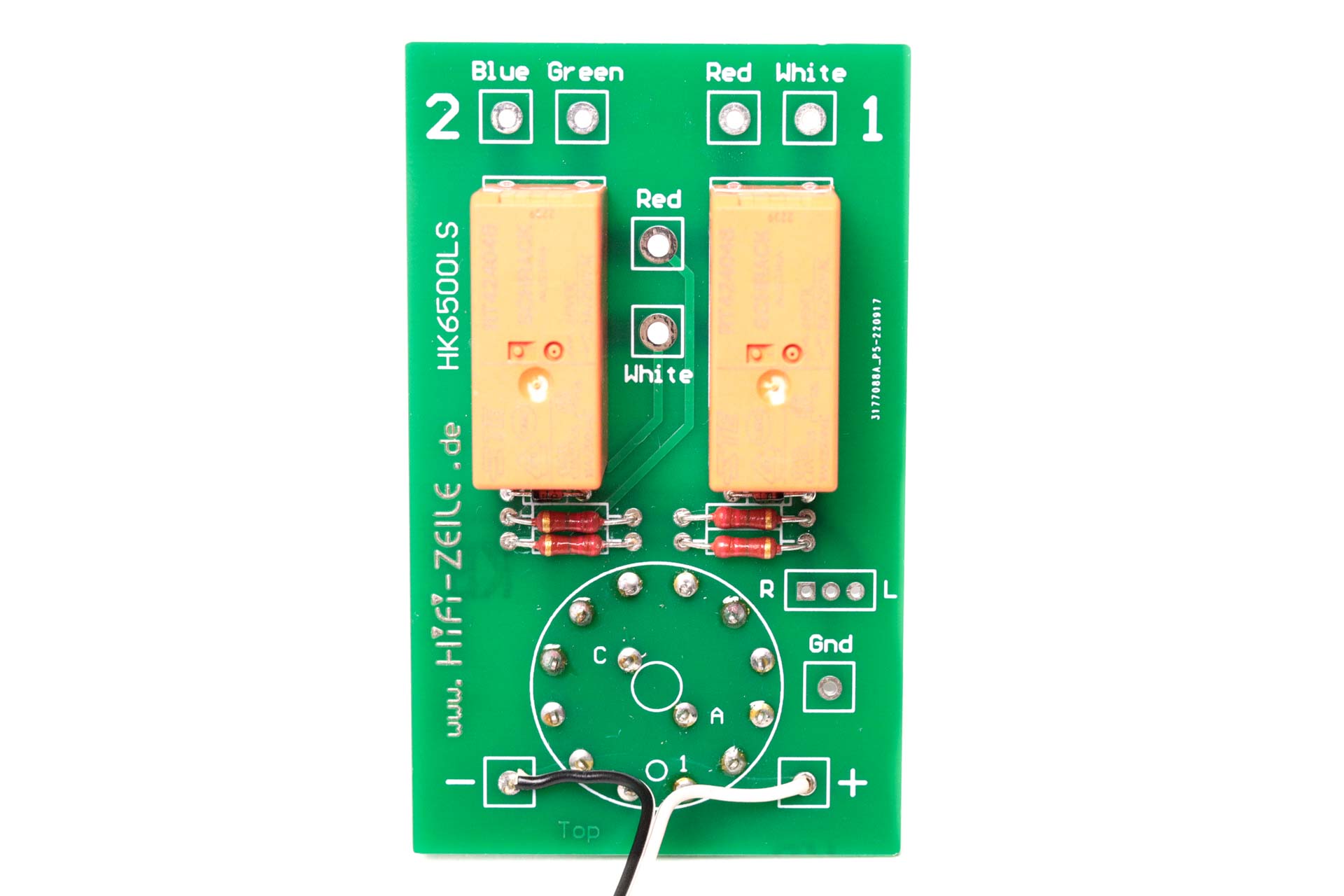

Nun werden nacheinander alle Kabel angelötet.

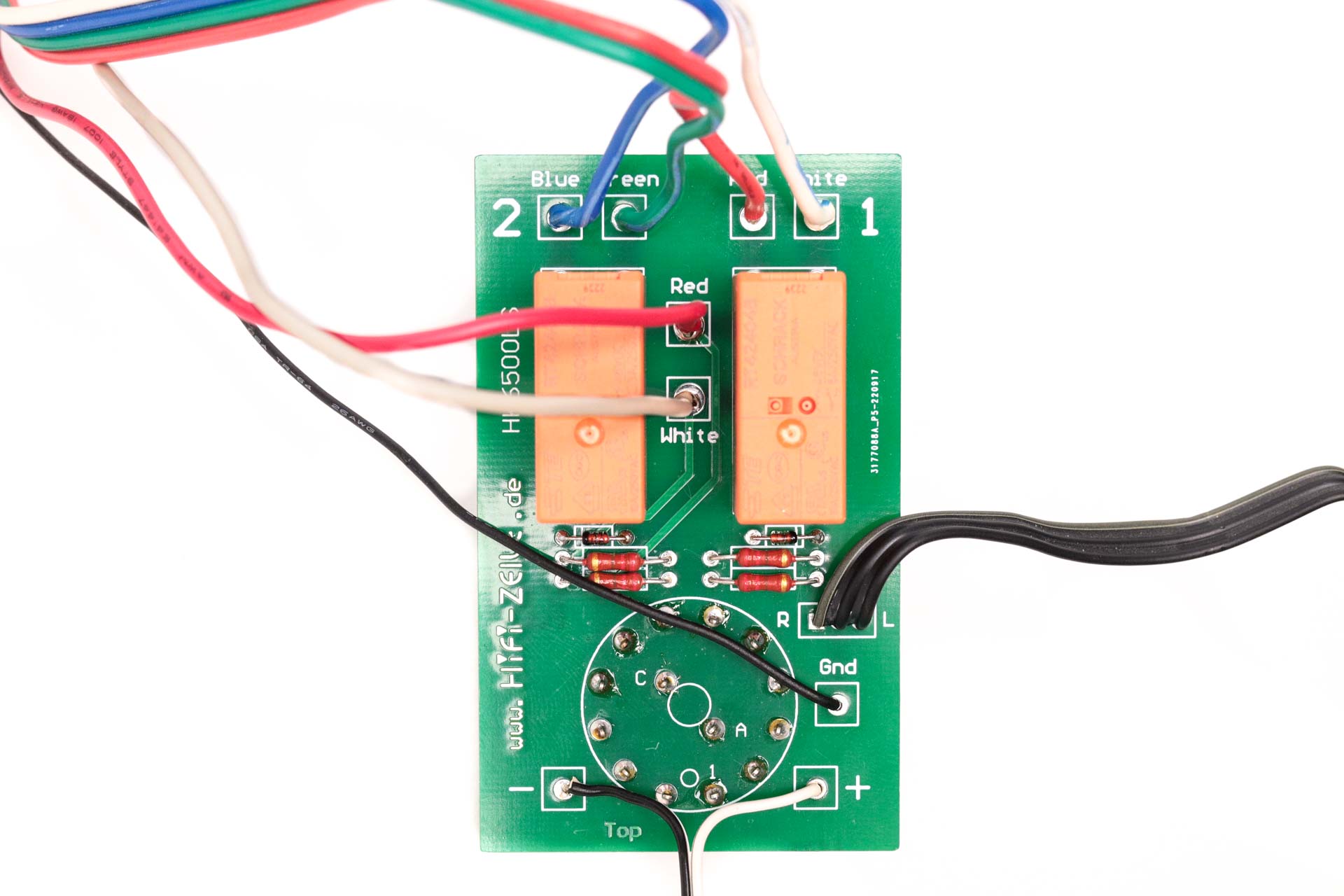

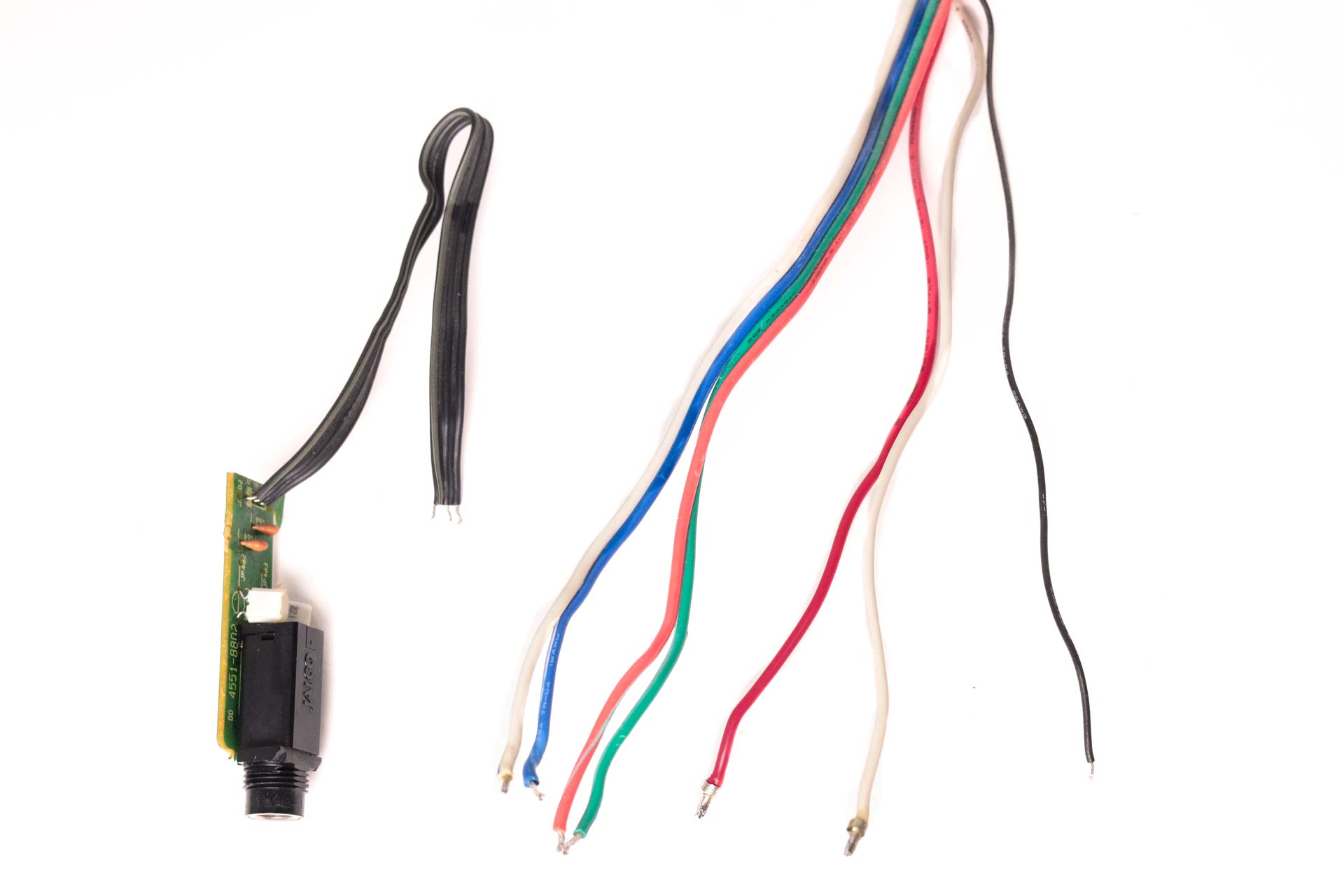

In die obere Reihe (Blue, Green & Red, White) kommen die vier Kabel, welche alle zusammen in einem Strang sind. Diese Kabel laufen zum Anschluss-Terminal an der Rückseite des Verstärkers und haben KEINE Crimphülse.
Zwischen den Relais (Red, White) werden die beiden einzelnen Kabel angelötet, welche zur Endstufenplatine führen. Diese Kabel verfügen über Crimphülsen.
Das dünne schwarze Kabel wird an "Gnd" angelötet.
Das Kabel der Kopfhörerbuchse wird an den drei Lötaugen überhalb von Gnd angelötet. Dabei wird die weiß markierte Ader an "R" angelötet.
In die obere Reihe (Blue, Green & Red, White) kommen die vier Kabel, welche alle zusammen in einem Strang sind. Diese Kabel laufen zum Anschluss-Terminal an der Rückseite des Verstärkers und haben KEINE Crimphülse.
Zwischen den Relais (Red, White) werden die beiden einzelnen Kabel angelötet, welche zur Endstufenplatine führen. Diese Kabel verfügen über Crimphülsen.
Das dünne schwarze Kabel wird an "Gnd" angelötet.
Das Kabel der Kopfhörerbuchse wird an den drei Lötaugen überhalb von Gnd angelötet. Dabei wird die weiß markierte Ader an "R" angelötet.
Schritt: 8
Bevor die Relaisplatine nun in den Verstärker eingebaut werden kann, muss der Schalter noch korrekt eingestellt werden.

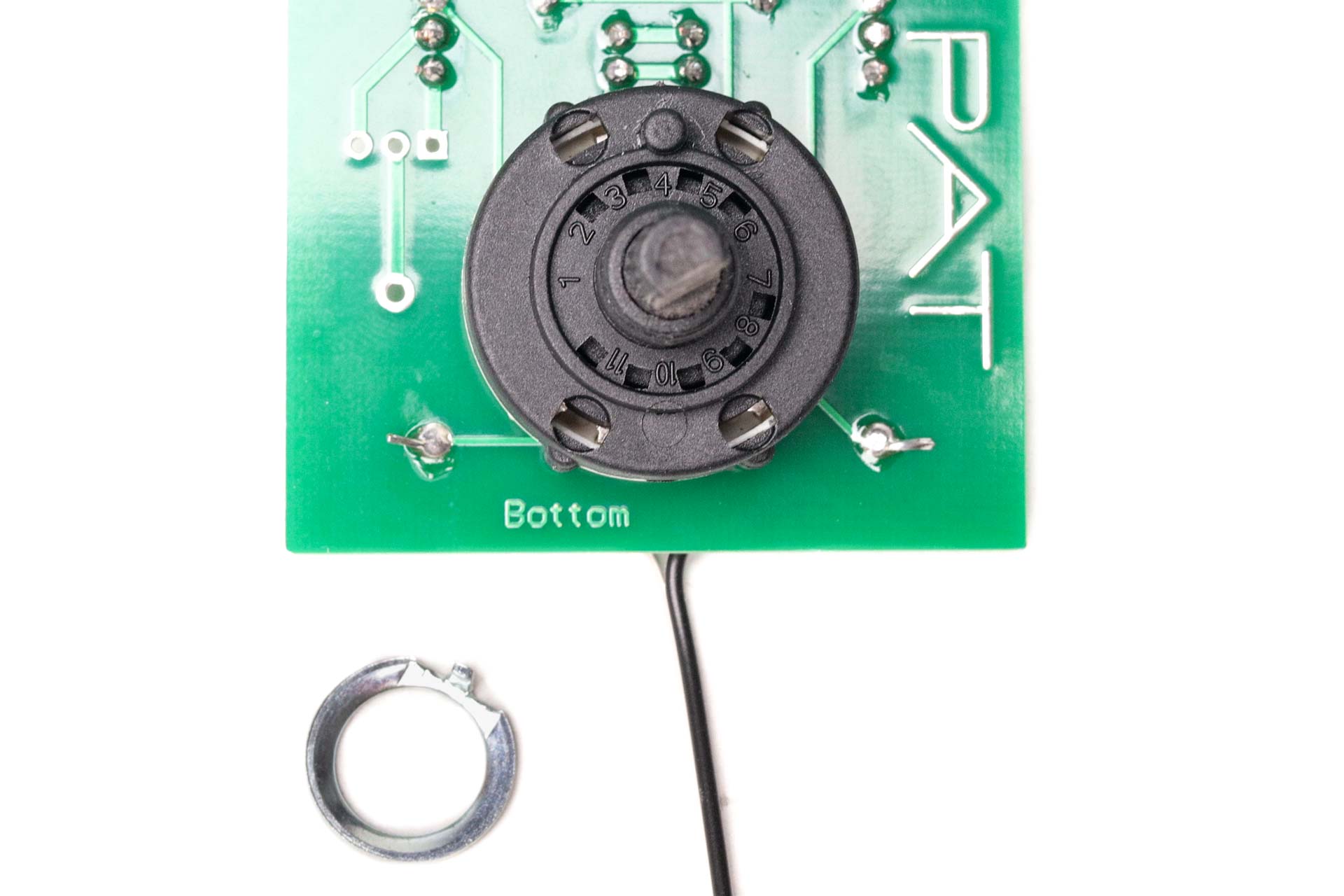

Dazu drehen Sie den Drehschalter gegen den Uhrzeigersinn ganz nach Links und platzieren dann den Überwurfring mit seiner Nase zwischen den Zahlen 4 & 5.
Schritt: 9

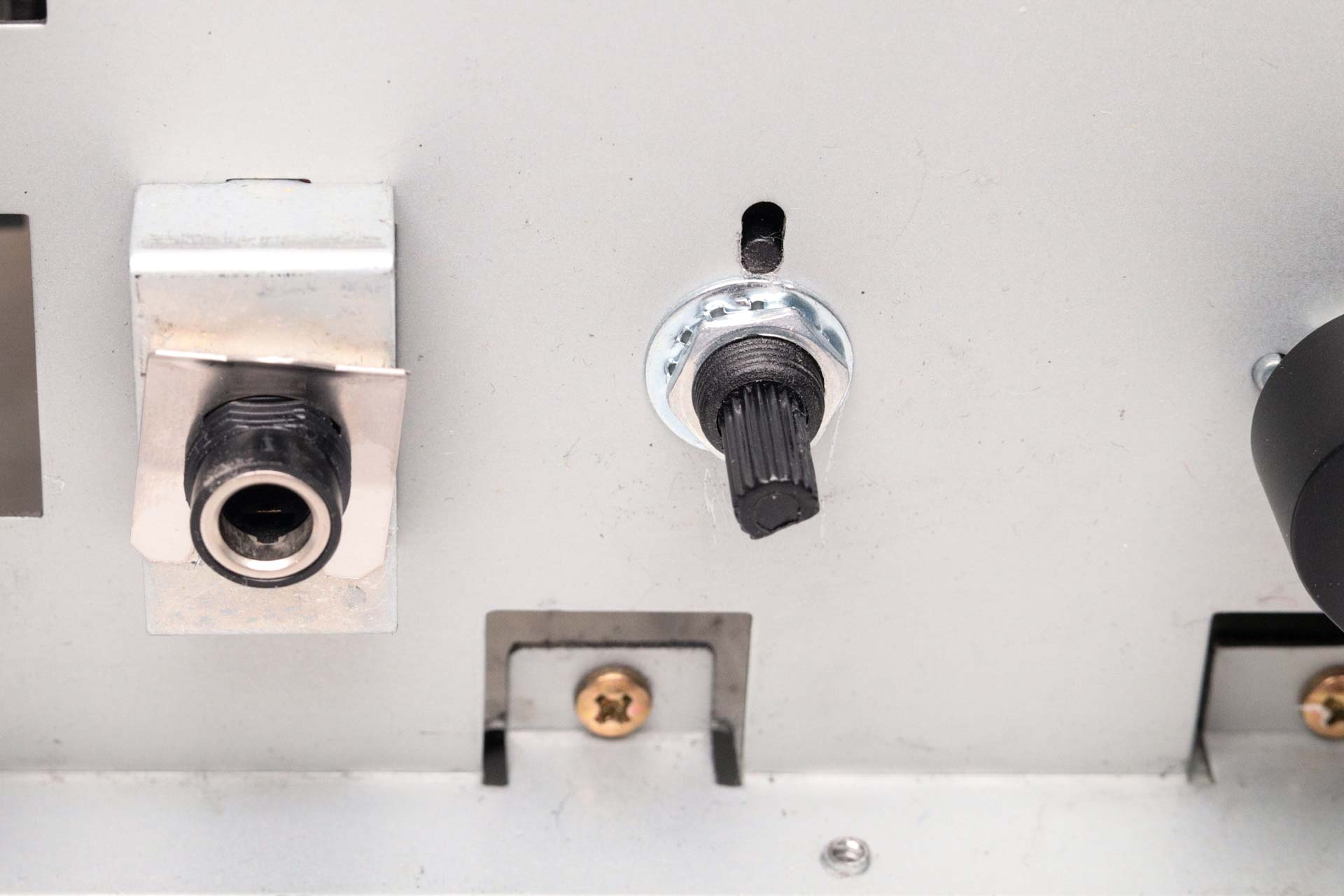

Nun kann der Schalter eingebaut werden und mittels der Zahnscheibe (Zähne in Richtung Mutter) und der Überwurfmutter befestigt werden.
Danach wird noch die Kopfhörerbuchse mit dem Federblech fixiert.
Schritt: 10

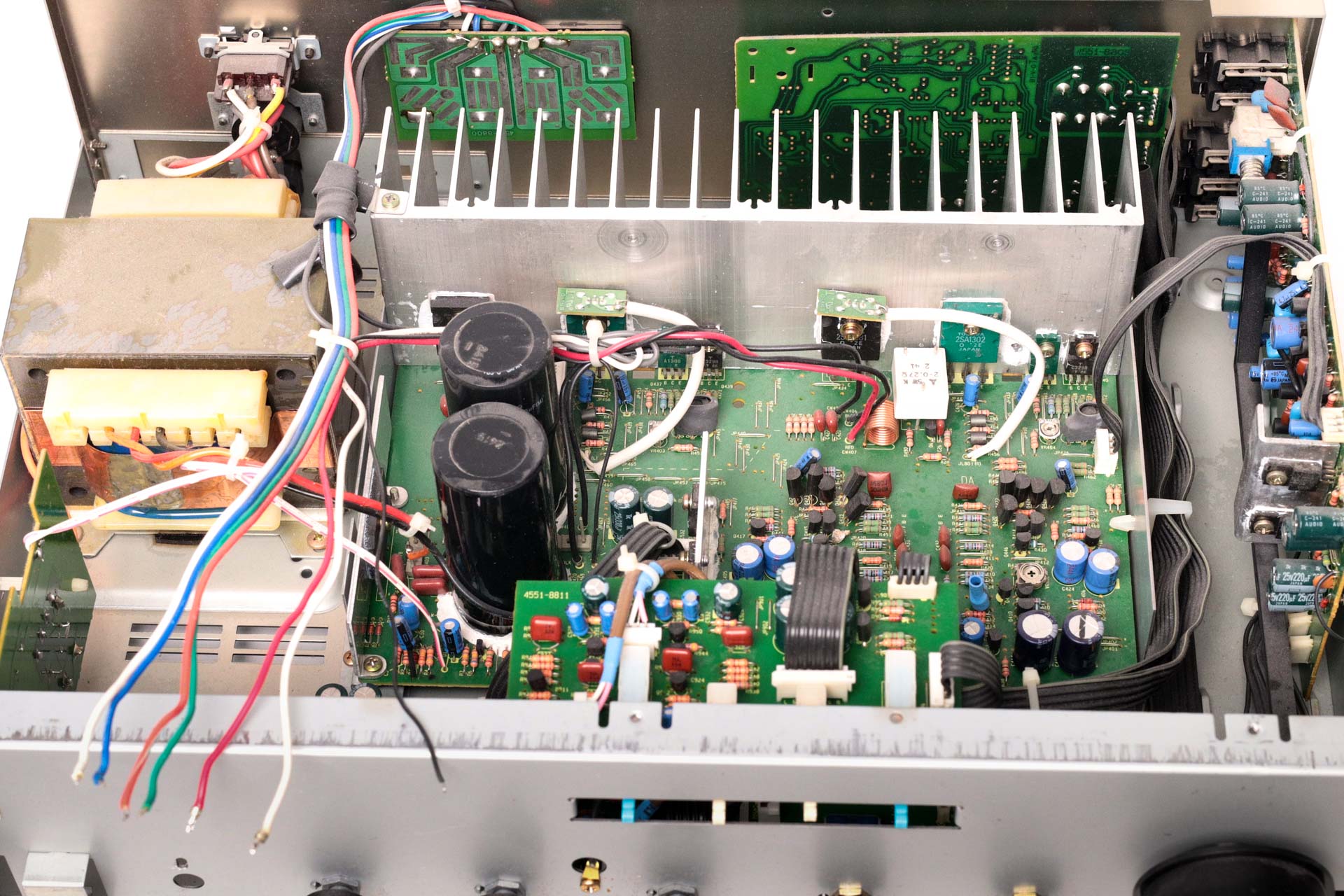

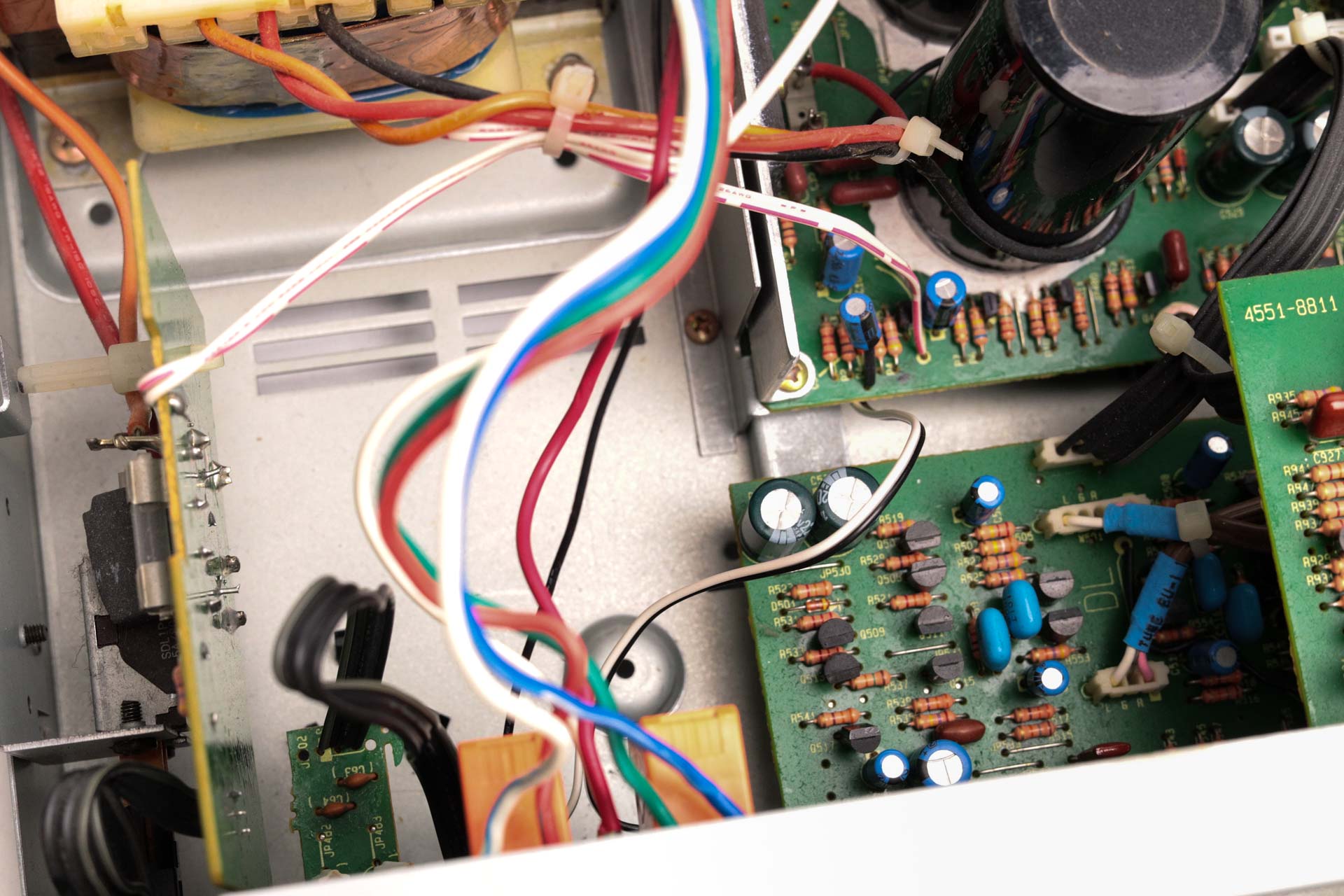

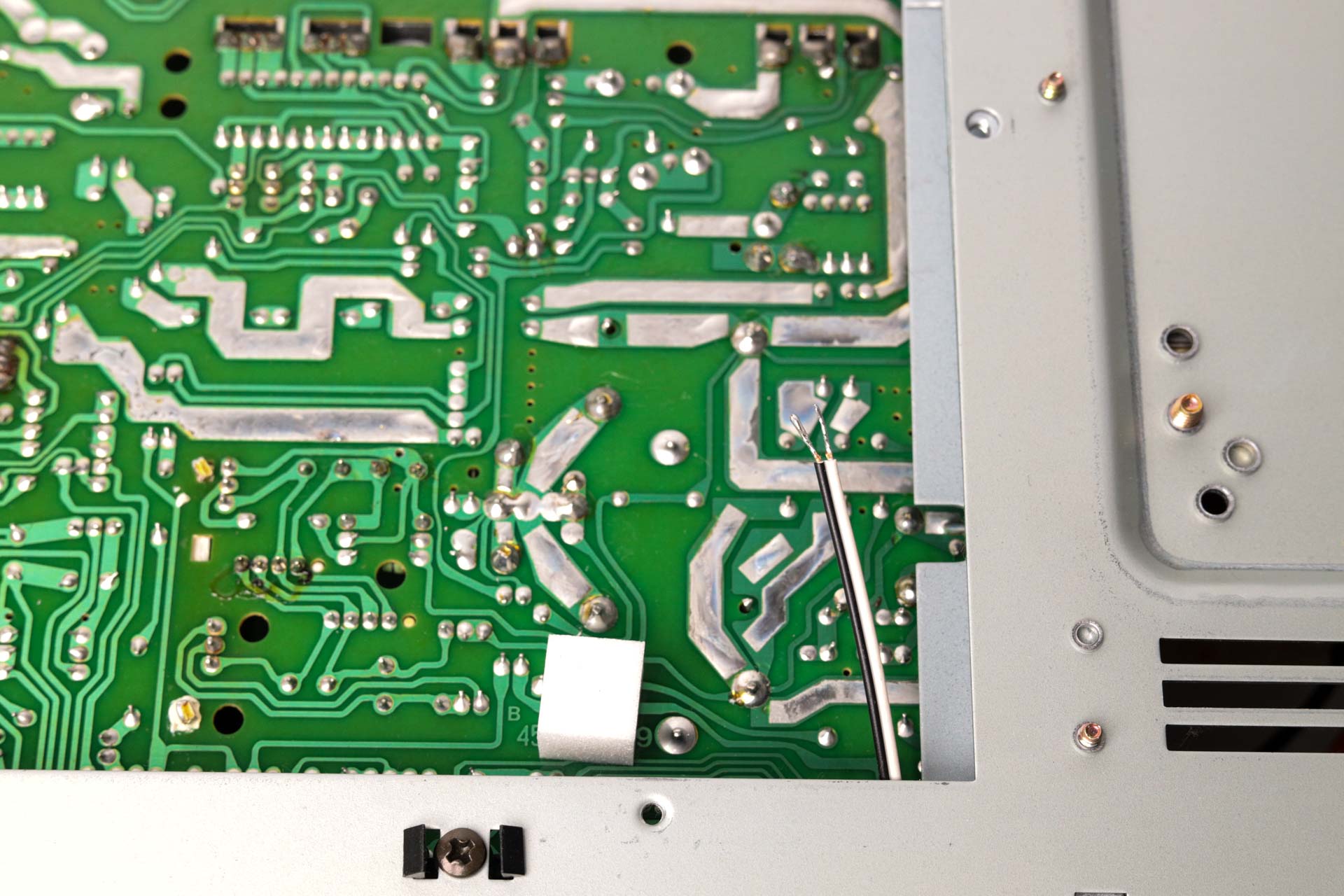

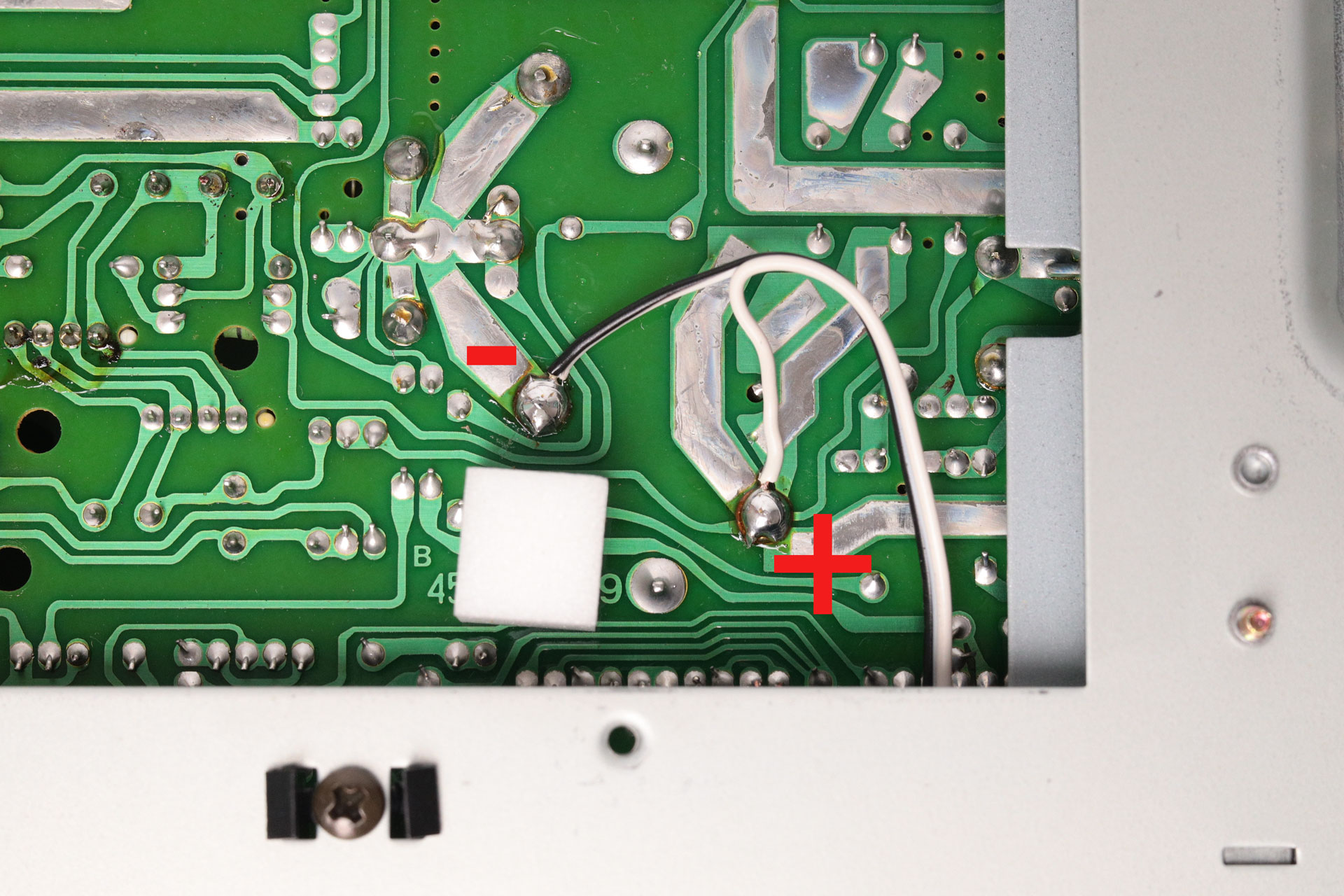

Nun muss noch die Spannungsversorgung für die Relais hergestellt werden. Führen Sie dazu das schwarz-weisse Kabel unter die große Hauptplatine des Verstärkers hindurch. Drehen Sie nun das Gerät um und löten Sie die Kabelenden an den großen Netzteil-Elko an. Unbedingt an die Polarität achten. Das schwarz Kabel an den Minuspol (Masse) und das weiße Kabel an den Pluspol (siehe Foto).
Damit sind nun alle Montagetätigkeiten für den Relais-Schalter abgeschlossen. Bevor sie das Gerät in Betrieb nehmen, installieren Sie nun wieder die Bodenklappe, den Drehknopf, die Front und den Gehäusedeckel.
Wir wünschen langanhaltende knisterfreie Musikfreude.
